Válvulas Viking Xtreme ISO en Ecuador: guía técnica para empresas

Válvulas Viking Xtreme ISO en Ecuador: contexto para empresas ecuatorianas

En una línea de producción, una válvula neumática no es un componente aislado: influye en la velocidad de los actuadores, la continuidad del ciclo y el espacio disponible dentro de la máquina. Cuando el sistema trabaja con movimientos repetitivos, ambientes variables o poco margen para ampliar el tablero, seleccionar una plataforma compatible y correctamente dimensionada puede marcar la diferencia entre una instalación estable y una fuente recurrente de paradas.

En este contexto, Parker presenta la serie Viking Xtreme ISO para aplicaciones industriales exigentes. La propuesta combina una subbase conforme a formatos ISO, un diseño compacto, capacidad de caudal y alternativas de configuración orientadas a sistemas neumáticos automatizados. Para empresas y talleres ecuatorianos, estas características pueden ser relevantes al diseñar maquinaria, sustituir distribuidores o ampliar colectores sin modificar innecesariamente la arquitectura del equipo.

La posible utilidad se extiende a líneas de envasado, equipos de manipulación, sistemas de clasificación, maquinaria móvil y procesos industriales instalados tanto en la Costa como en la Sierra. Una planta de alimentos o una operación logística puede priorizar el aprovechamiento del espacio y la continuidad de los ciclos; un equipo que trabaja en exteriores puede requerir mayor atención a humedad, vibración, salinidad y variaciones térmicas. Sin embargo, estos son escenarios técnicamente plausibles, no casos de instalación confirmados por Parker en una empresa ecuatoriana concreta.

La estandarización ISO también puede facilitar la integración en conjuntos neumáticos nuevos o existentes, pero no debe interpretarse como una garantía de reemplazo directo. La compatibilidad depende del tamaño normalizado, las conexiones, el colector, el tipo de accionamiento, la presión de trabajo, el pilotaje y los accesorios disponibles. Por eso, antes de solicitar una sustitución para una máquina en Quito, Guayaquil, Cuenca, Esmeraldas u otra localidad, conviene identificar el código completo del componente instalado y comparar sus condiciones reales de servicio.

Además, el término entornos exigentes debe analizarse con criterio técnico. La documentación de la familia puede incluir opciones y ensayos relacionados con vibración, niebla salina, protección ambiental o atmósferas potencialmente explosivas, pero esas prestaciones no aplican automáticamente a todos los modelos. Del mismo modo, los valores de presión, temperatura, vida útil y protección eléctrica deben verificarse en la referencia específica, no asumirse para toda la serie.

Para los equipos de mantenimiento y compras, la decisión debería comenzar con cuatro preguntas: ¿qué interfaz ISO necesita la instalación?, ¿qué caudal y presión requiere el actuador?, ¿qué calidad de aire está disponible? y ¿qué condiciones ambientales soportará la válvula? Responderlas ayuda a evitar compras basadas únicamente en el tamaño compacto o en una descripción comercial general, y permite solicitar a un distribuidor como Servimangueras la ficha, el plano y los accesorios adecuados.

A continuación se revisan los tamaños normalizados, las configuraciones de montaje, las funciones neumáticas, las opciones de pilotaje y los límites de presión y temperatura que deben comprobarse según el código exacto de cada válvula Parker Viking Xtreme ISO.

Especificaciones técnicas verificables de las válvulas Parker Viking Xtreme ISO

La selección de una válvula Viking Xtreme ISO debe partir de la referencia completa y no únicamente de la denominación de la serie. La documentación técnica de Parker identifica varias interfaces normalizadas, configuraciones de montaje, alternativas de pilotaje y funciones neumáticas. Estos datos permiten delimitar mejor la aplicación, aunque la presión admisible, las conexiones, el tipo de bobina y las certificaciones pueden variar según el código específico.

Tamaños e interfaces ISO disponibles

La plataforma contempla cinco tamaños normalizados distribuidos en dos familias de interfaz. En la norma ISO 15407-1 se incluyen los tamaños 02, de aproximadamente 18 mm, y 01, de aproximadamente 26 mm. En la norma ISO 5599-1 se contemplan los tamaños 1, 2 y 3, con anchos aproximados de 39, 51 y 65 mm, respectivamente. Estas dimensiones sirven como referencia para revisar el espacio disponible y la compatibilidad mecánica, pero no sustituyen la comprobación del plano de montaje.

La existencia de una misma norma no garantiza que dos válvulas sean intercambiables sin revisión adicional. El tamaño nominal debe coincidir con la subbase o el colector, y también deben compararse la distribución de puertos, la función de la válvula, el tipo de accionamiento, la tensión de la bobina y los accesorios de conexión. Esto es especialmente importante cuando se pretende reemplazar una válvula instalada en una máquina antigua o ampliar un conjunto existente.

Montaje individual y configuración en colector

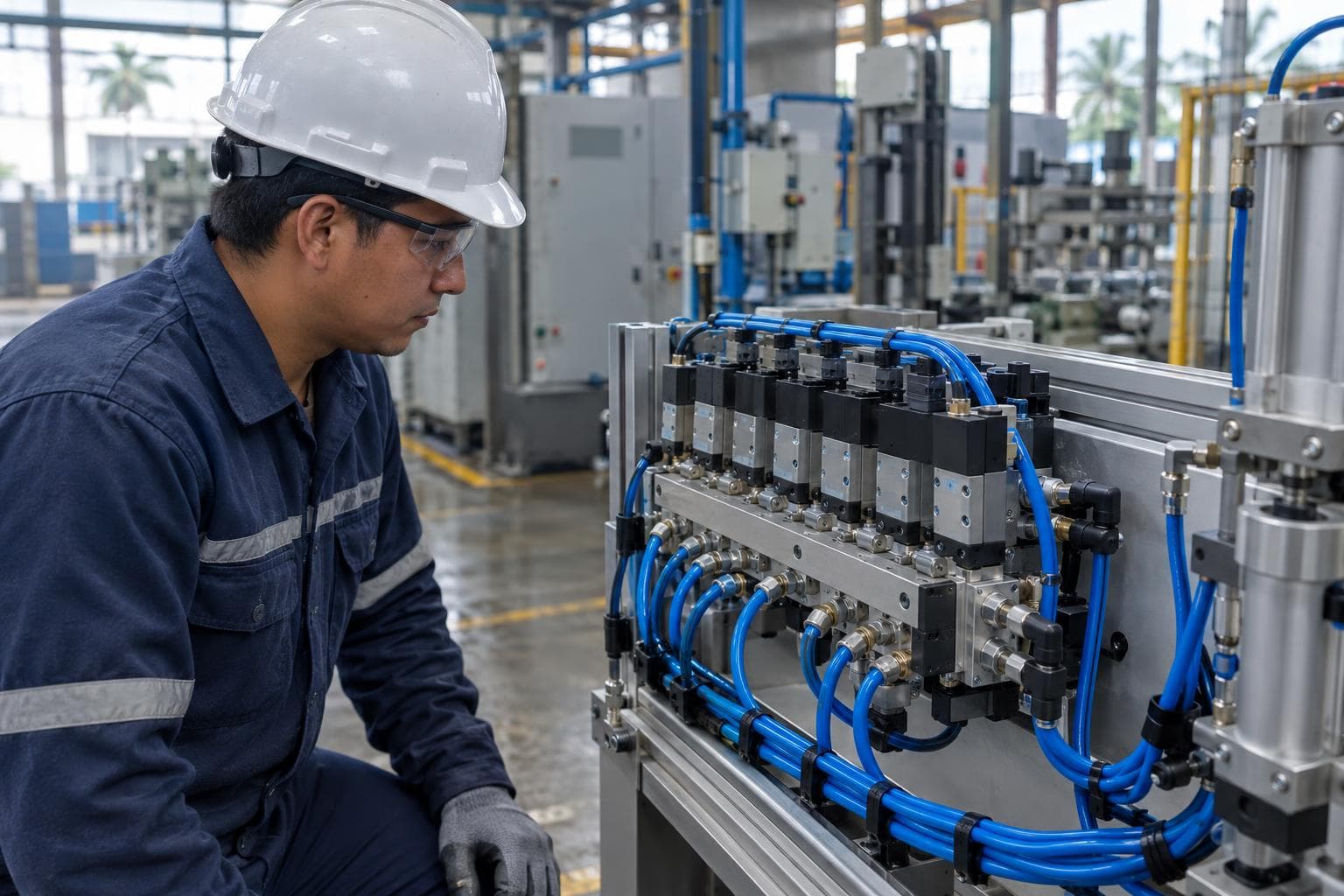

Las válvulas pueden instalarse como unidades individuales o en un colector apilable. La configuración modular permite reunir varios distribuidores en una zona común y, según la arquitectura seleccionada, crear distintas zonas de presión dentro de una instalación con alimentación neumática centralizada. Esta posibilidad puede ser útil cuando varios actuadores comparten un tablero, aunque la distribución final debe definirse considerando el caudal simultáneo, la presión disponible y la capacidad de las conexiones del colector.

Para una ampliación, no basta con contar el número de posiciones libres. Es necesario confirmar si el colector admite el tamaño de válvula seleccionado, qué placas finales y juntas se requieren, cómo se realiza la alimentación y si existen separadores o elementos para dividir las zonas de presión. El código del colector y el de cada válvula deben solicitarse conjuntamente al distribuidor para evitar combinaciones incompatibles.

Pilotaje y funciones neumáticas

La familia incluye versiones con pilotaje eléctrico remoto y alternativas de pilotaje interno o externo seleccionables durante la instalación. La elección depende de la presión disponible, la arquitectura del circuito y las condiciones de operación. En una máquina con alimentación variable, por ejemplo, el tipo de pilotaje puede afectar la estabilidad de la conmutación; por eso conviene comprobar la presión mínima de pilotaje indicada para la referencia concreta, dato que no debe inferirse únicamente a partir del tamaño ISO.

El rango funcional contempla configuraciones 3/2, 5/2 y 5/3, además de opciones de solenoide simple o doble, retorno por resorte y distintas alternativas de accionamiento. En términos generales, una válvula 3/2 puede emplearse en circuitos con actuadores de una sola conexión neumática o funciones de señal; una 5/2 se utiliza habitualmente para controlar actuadores de doble efecto; y una 5/3 incorpora una posición central cuya función debe seleccionarse de acuerdo con el diseño del circuito. La posición central no debe asumirse: debe verificarse en el código y en el esquema neumático.

Presión, temperatura y materiales

En las versiones ISO, la presión máxima indicada depende del accionamiento. Las variantes con pilotaje neumático remoto pueden alcanzar hasta 16 bar, mientras que las versiones con pilotaje eléctrico llegan hasta 10 bar, según la documentación disponible. La familia Viking Xtreme también presenta diferencias de presión entre determinados tamaños y configuraciones, por lo que estos valores no deben aplicarse indistintamente a toda la gama. Antes de dimensionar el sistema es indispensable confirmar la presión máxima, la presión mínima de funcionamiento y la presión de pilotaje del número de parte elegido.

El carrete sobremoldeado bidireccional está especificado para un rango de trabajo de -40 °C a 60 °C. Este dato puede ser relevante en maquinaria móvil o instalaciones expuestas a variaciones térmicas, pero la temperatura admisible del conjunto completo puede estar condicionada por la bobina, los conectores, el material de las juntas y las condiciones reales del ambiente.

Entre los materiales documentados se encuentran cuerpos y tapas de aluminio anodizado, resortes y fijaciones de acero inoxidable, bobinas de material termoplástico y un carrete de aluminio con recubrimiento de caucho nitrílico. Estos elementos forman parte del diseño de la familia, pero no convierten automáticamente cualquier referencia en adecuada para ambientes corrosivos, sanitarios o con exposición química. La compatibilidad debe revisarse frente al agente presente y a los requisitos del proceso.

Datos que deben confirmarse antes de comprar

1. Norma y tamaño ISO de la subbase o del colector instalado.
2. Código completo de la válvula, la bobina y los accesorios de montaje.
3. Función neumática requerida: 3/2, 5/2 o 5/3, junto con la posición central cuando corresponda.
4. Tipo de pilotaje, presión mínima de pilotaje y presión máxima de trabajo.
5. Caudal nominal, curva de rendimiento y consumo de aire del circuito.
6. Tensión de solenoide, tolerancia eléctrica, tipo de conector y grado de protección aplicable.
7. Rango de temperatura del conjunto completo y compatibilidad de materiales con el ambiente.
8. Disponibilidad de colectores, bobinas, juntas, carretes y kits de mantenimiento.

Con esta verificación, una empresa de Quito, Guayaquil, Cuenca u otra localidad puede comparar la plataforma con las exigencias reales de su instalación. La estandarización ISO facilita la evaluación inicial, pero la decisión técnica depende de la combinación exacta entre interfaz, función, pilotaje, caudal, presión, temperatura y condiciones ambientales.

Criterios de selección y mantenimiento neumático para empresas de Quito y Ecuador

Después de identificar los tamaños y las configuraciones disponibles, el siguiente paso es relacionar la válvula Viking Xtreme ISO con las condiciones reales de la máquina. La selección no debería basarse únicamente en el ancho de la válvula, en la norma ISO o en la disponibilidad inmediata del componente. En una instalación ubicada en Quito, Guayaquil, Cuenca, Esmeraldas u otra localidad, también deben revisarse la presión de trabajo, el caudal, la calidad del aire comprimido, la tensión eléctrica y el ambiente donde funcionará el conjunto.

La referencia de calidad de aire indicada para la familia es ISO 8573-1 clase 3.4.3. Esta clasificación debe compararse con el tratamiento disponible en la planta: filtración de partículas, control del punto de rocío y limitación del contenido de aceite. Si la red presenta agua, aceite o residuos por encima de lo permitido, pueden aparecer fallas de conmutación, desgaste prematuro, obstrucciones o variaciones en el comportamiento de los actuadores. La clase de calidad recomendada debe confirmarse en la documentación aplicable a la referencia concreta y en las condiciones del sistema.

Pasos prácticos antes de solicitar una válvula

1. Levantar los datos de la instalación: registrar el código de la válvula instalada, la norma y el tamaño de la subbase, el número de vías y posiciones, la función neumática y el tipo de colector.
2. Medir las condiciones de operación: comprobar la presión disponible en reposo y durante el ciclo, el caudal requerido por el actuador, la frecuencia de maniobra y la presión mínima de pilotaje.
3. Revisar la parte eléctrica: confirmar la tensión de la bobina, la tolerancia admitida, el tipo de conector, el sistema de control y el grado de protección exigido por el tablero o el ambiente.
4. Evaluar el entorno: documentar humedad, salinidad, polvo, vibración, cambios de temperatura y posible contacto con agentes químicos. En zonas costeras o equipos móviles, esta revisión es especialmente importante.
5. Comparar la referencia completa: solicitar la ficha técnica, el plano de montaje, la curva de caudal y la información de pilotaje antes de confirmar una sustitución.
6. Verificar repuestos y soporte: consultar la disponibilidad de bobinas, juntas, carretes, placas finales, conectores y kits de mantenimiento en Ecuador.

Buenas prácticas de mantenimiento neumático

Antes de intervenir una válvula o un colector, el personal debe aislar la alimentación eléctrica y neumática, bloquear las fuentes de energía y descargar la presión atrapada en el circuito. Una válvula desenergizada no debe considerarse automáticamente segura: un actuador puede conservar presión en sus cámaras o moverse por efecto de una carga externa. La empresa debe aplicar su procedimiento interno de bloqueo y etiquetado, además de verificar que el movimiento del equipo no genere riesgos para las personas.

Durante las inspecciones periódicas conviene revisar fugas en conexiones, silenciadores, juntas y placas del colector; comprobar que el actuador complete su carrera; observar cambios en el tiempo de respuesta y verificar el estado de filtros y drenajes. Una fuga persistente no debería corregirse simplemente aumentando la presión, porque esa práctica puede elevar el consumo de aire y someter al sistema a condiciones no previstas. Es preferible localizar el punto de pérdida y sustituir el elemento deteriorado con el repuesto compatible.

En plantas de la Costa, la humedad y la salinidad pueden acelerar la corrosión externa o afectar conectores si la protección seleccionada no corresponde al ambiente. En Quito, Cuenca y otras zonas de la Sierra, los cambios térmicos pueden favorecer la condensación dentro de la red cuando el tratamiento del aire es insuficiente. En maquinaria móvil, además, deben observarse vibraciones, sujeción de conexiones y posibles daños en el cableado. Estos son criterios generales de mantenimiento; la frecuencia exacta debe establecerse según el ciclo de trabajo, las instrucciones de Parker y el historial de fallas.

Para una compra gestionada desde Ecuador, Servimangueras puede recibir el código completo, fotografías de la instalación, datos de presión y tensión, plano de la interfaz y descripción del ambiente. Con esta información es posible solicitar a Parker o al distribuidor la confirmación de compatibilidad, la curva de caudal, los accesorios requeridos y los repuestos disponibles, evitando seleccionar una válvula únicamente por su apariencia o por la coincidencia parcial de la denominación ISO.

Seguridad hidráulica, riesgos operativos e impacto ambiental en sistemas neumáticos

A las comprobaciones de mantenimiento debe sumarse una evaluación específica de los riesgos asociados a la energía neumática. Aunque la serie Viking Xtreme ISO corresponde a sistemas de aire comprimido y no a circuitos hidráulicos de aceite, una presión acumulada puede provocar movimientos inesperados, expulsión de componentes o proyección de partículas durante una intervención. Por esta razón, la seguridad del conjunto depende tanto de la válvula como del diseño del circuito, los dispositivos de aislamiento, el procedimiento de bloqueo y etiquetado y la formación del personal.

Presión acumulada y errores de montaje

Antes de desmontar una válvula, un colector o una conexión, es necesario cerrar la alimentación, aislar las fuentes de energía y liberar la presión atrapada en todas las cámaras y líneas relacionadas. También debe comprobarse que los actuadores permanezcan inmóviles y que no exista una carga externa capaz de producir un desplazamiento al perderse la presión de control. En máquinas con cilindros verticales, elementos suspendidos o mecanismos de retorno, puede ser necesario utilizar soportes mecánicos u otros medios de retención definidos por el procedimiento de seguridad de la planta.

El montaje incorrecto de una válvula puede generar fugas, conmutaciones deficientes o movimientos diferentes a los previstos en el esquema neumático. Entre los errores que conviene prevenir se encuentran instalar una referencia con una función distinta, conectar los puertos de forma incorrecta, utilizar juntas incompatibles, aplicar un apriete inadecuado o combinar una válvula con un colector que no corresponda a su interfaz. La presencia de una norma ISO no elimina la necesidad de revisar el plano, la orientación, las conexiones y el código completo del conjunto.

También debe evitarse superar la presión máxima especificada para la referencia seleccionada. En la plataforma Viking Xtreme ISO, la presión admisible puede variar según el tipo de accionamiento y la configuración. Las variantes con pilotaje neumático remoto se documentan hasta 16 bar, mientras que algunas versiones con pilotaje eléctrico alcanzan hasta 10 bar. Estos valores no deben utilizarse como regla general para cualquier válvula de la familia: la presión máxima, la presión mínima de funcionamiento y la presión de pilotaje deben confirmarse en la documentación del número de parte instalado.

Condensación, contaminación y condiciones ambientales

El agua condensada, el aceite en exceso y las partículas pueden alterar el funcionamiento del carrete, deteriorar juntas y obstruir pasos neumáticos. Una red sin drenaje adecuado puede trasladar humedad hacia el colector, especialmente cuando existen cambios importantes de temperatura entre el compresor, las tuberías y la máquina. Por ello, los filtros, separadores, secadores y puntos de purga deben mantenerse de acuerdo con las condiciones reales de la instalación y con la calidad de aire requerida para la referencia.

En ambientes costeros o cercanos a procesos con salinidad, la humedad puede acelerar la corrosión de elementos expuestos y afectar conexiones eléctricas que no dispongan de la protección adecuada. En equipos móviles, las vibraciones pueden aflojar fijaciones, dañar cables o aumentar el esfuerzo sobre las conexiones neumáticas. En plantas con polvo, la contaminación externa puede acumularse en respiraderos, conectores y zonas de accionamiento. La selección de materiales como aluminio anodizado, acero inoxidable o elastómeros compatibles puede contribuir a la resistencia del conjunto, pero no sustituye la evaluación del agente químico, la concentración, la temperatura y el tiempo de exposición.

Parker documenta para la familia Viking Xtreme elementos orientados a condiciones exigentes, incluidos ensayos de niebla salina de hasta 500 horas y pruebas de choque y vibración de hasta +5 g para aplicaciones móviles. Estos datos describen condiciones de validación del diseño y no deben interpretarse automáticamente como autorización para cualquier ambiente marino, corrosivo o sometido a impactos. La aplicabilidad debe confirmarse para el modelo, la bobina, el conector y el montaje concretos.

Interpretación de certificaciones y datos de seguridad

Las clasificaciones y certificaciones solo tienen valor para las referencias y configuraciones que aparecen expresamente en la documentación correspondiente. Algunas versiones pueden contar con clasificación IP65, marcado CE y conformidad RoHS, mientras que determinadas configuraciones pueden ofrecer opciones ATEX. Esto no significa que todos los modelos Viking Xtreme ISO sean aptos para atmósferas potencialmente explosivas ni que una bobina ATEX pueda instalarse indistintamente en cualquier cuerpo de válvula. En una planta con riesgo de explosión deben verificarse la categoría, el grupo de gas o polvo, la temperatura superficial, la bobina, el cableado y las condiciones de instalación exigidas por la documentación y la normativa aplicable.

La clasificación IP tampoco equivale a una autorización general para exposición permanente a chorros de agua, inmersión, productos químicos o lavado industrial. Deben revisarse el grado de protección del conjunto completo, la orientación de montaje y el tipo de conector. Del mismo modo, el marcado CE y la conformidad RoHS no sustituyen la evaluación de riesgos de la máquina ni demuestran por sí solos que el sistema completo cumpla todos los requisitos de seguridad aplicables.

Para una referencia concreta evaluada bajo criterios de seguridad funcional, Parker publica una vida B10 de 50 millones de ciclos y una vida B10D de 100 millones de ciclos, junto con información relacionada con ISO 13849-1. Estos valores corresponden al modelo y a las condiciones indicadas por el fabricante; no deben extrapolarse a toda la gama ni utilizarse sin analizar la arquitectura de control, la frecuencia de maniobra, el diagnóstico y el resto de componentes de seguridad. La función segura de una máquina depende del sistema completo, no únicamente de la válvula.

Prevención de pérdidas y gestión ambiental

Las fugas de aire comprimido representan una pérdida energética y pueden aumentar el tiempo de funcionamiento del compresor. Una conexión deteriorada, una junta dañada o un silenciador obstruido puede parecer una anomalía menor, pero su efecto acumulado incrementa el consumo y puede reducir la estabilidad del proceso. La detección periódica de fugas, la reparación con repuestos compatibles y la verificación de la presión real ayudan a evitar que el sistema compense una pérdida elevando innecesariamente la presión.

La gestión ambiental también debe contemplar la sustitución de bobinas, juntas, carretes, conectores y otros componentes. Estos elementos deben separarse y entregarse mediante los canales definidos por la empresa y la normativa local, evitando su abandono junto con residuos comunes o su eliminación mediante prácticas no autorizadas. Un mantenimiento planificado, basado en el estado del equipo y en registros de fallas, puede prolongar la vida útil de las válvulas, reducir sustituciones prematuras y limitar el consumo de materiales sin comprometer la seguridad operativa.

Recomendaciones de compra sostenible y fuentes técnicas para válvulas ISO en Latam

Con las especificaciones, los criterios de selección y los riesgos operativos ya revisados, la decisión final no debería apoyarse solo en la denominación comercial de la serie ni en la disponibilidad inmediata del componente. En una compra industrial, especialmente cuando la instalación opera en Ecuador o en otros mercados de Latam, conviene cerrar el proceso con una validación documental y técnica que reduzca retrabajos, paradas y reemplazos innecesarios.

El primer paso es solicitar la ficha técnica completa de la referencia exacta, junto con el plano de montaje ISO, la curva de caudal, la información de presión mínima de pilotaje, la tensión de bobina y el grado de protección aplicable. Si la aplicación está en un entorno con humedad, polvo, vibración o riesgo de atmósferas explosivas, también debe pedirse la confirmación de las certificaciones o clasificaciones que correspondan a ese número de parte: IP, CE, RoHS, ATEX u otras, según el caso. La clave está en verificar la referencia concreta, no asumir que todas las variantes de la serie comparten las mismas prestaciones.

En paralelo, mantenimiento y compras deberían revisar la compatibilidad con la calidad de aire disponible en la planta. La referencia de la familia Viking Xtreme indica como guía una calidad de aire ISO 8573-1 clase 3.4.3, por lo que no basta con instalar la válvula: también hay que confirmar el estado de filtros, secadores, drenajes y separadores. En términos prácticos, una válvula robusta puede rendir menos de lo esperado si la red arrastra agua, aceite o partículas fuera de especificación. Por eso, el desempeño real depende tanto del componente como del tratamiento del aire comprimido.

Desde una perspectiva de sostenibilidad, hay tres medidas sencillas que aportan valor sin complicar la operación:

• Prevenir fugas de aire: localizar pérdidas en conexiones, juntas, silenciadores y placas finales permite reducir consumo eléctrico y carga innecesaria sobre el compresor.
• Planificar el mantenimiento: revisar la válvula por condición, registrar fallas y sustituir solo lo necesario ayuda a prolongar la vida útil del conjunto.
• Gestionar responsablemente los repuestos retirados: bobinas, juntas, carretes y conectores deben separarse y canalizarse según el procedimiento interno y la normativa vigente.

Estas prácticas no solo contribuyen al cuidado ambiental; también mejoran la confiabilidad del sistema y ayudan a mantener estables los costos operativos. En instalaciones con alta demanda, una pequeña fuga o una sustitución mal planificada termina costando más que una revisión técnica previa. Por eso, la sostenibilidad en neumática no debe verse como un extra, sino como parte del criterio de compra.

Para equipos de mantenimiento, integradores y responsables de compras, la recomendación es trabajar con una lista de verificación antes de concretar la orden:

1. Código completo de la válvula, bobina y colector.
2. Norma de interfaz y tamaño ISO requeridos.
3. Función neumática, número de vías y posición central, cuando aplique.
4. Caudal nominal, presión máxima, presión mínima de pilotaje y curva de rendimiento.
5. Tensión, tipo de conector y protección eléctrica del conjunto.
6. Condiciones ambientales: temperatura, humedad, vibración, salinidad y polvo.
7. Disponibilidad local de repuestos y kits de mantenimiento.
8. Documentación de certificaciones válidas para esa referencia específica.
9. Tiempo de entrega y soporte técnico para puesta en marcha.

Si la información técnica no está completa, la compra no debería cerrarse todavía. En válvulas industriales, una especificación incompleta puede traducirse en un montaje incompatible, un caudal insuficiente o una falla prematura. Por el contrario, cuando la selección se apoya en datos verificables, la inversión se vuelve más segura y el sistema gana en estabilidad, disponibilidad y facilidad de mantenimiento.

Para una empresa en Ecuador, el mejor resultado suele venir de la combinación entre documentación oficial, revisión del entorno y acompañamiento técnico. Si necesitas confirmar compatibilidad, preparar una sustitución o solicitar una propuesta con respaldo técnico, el siguiente paso es pedir la ficha y el plano del código exacto al distribuidor. En ese proceso, un soporte especializado como el de Servimangueras puede ayudarte a identificar la referencia correcta, validar accesorios y definir la solución más conveniente para tu aplicación.

Fuentes técnicas recomendadas: documentación oficial de Parker para la familia Viking Xtreme ISO, planos de montaje e información de producto asociada, y normas aplicables como ISO 15407-1, ISO 5599-1 e ISO 8573-1, según el diseño y las condiciones de la instalación.

En resumen: comprar una válvula ISO no consiste solo en elegir un formato compacto; implica verificar compatibilidad mecánica, desempeño neumático, requisitos ambientales, tratamiento del aire y disponibilidad de repuestos. Con esa revisión previa, la selección deja de ser una apuesta y se convierte en una decisión técnica sólida.

Artículo de referencia: Parker presenta la serie de válvulas Viking Xtreme ISO para aplicaciones exigentes.
