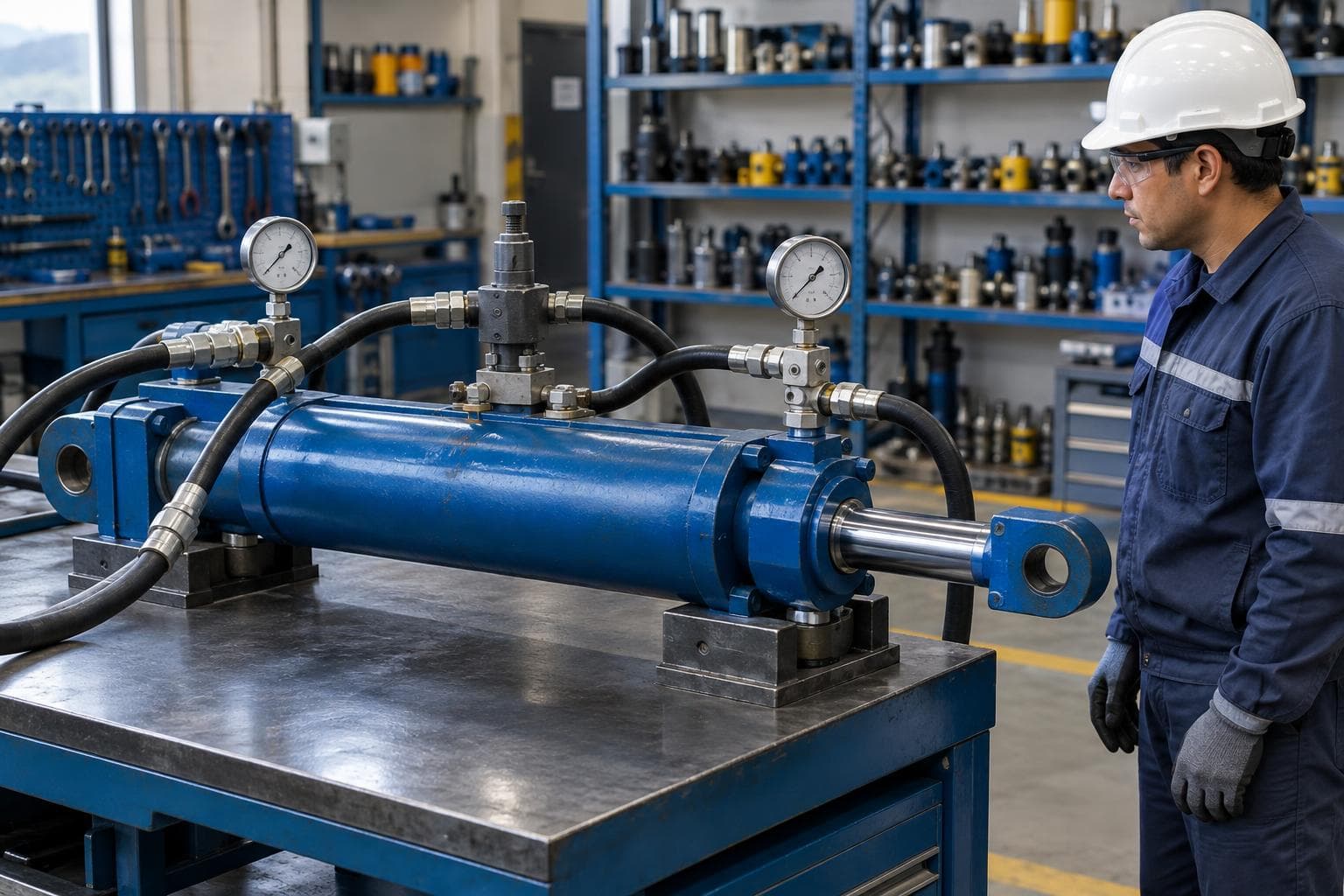

Presión intensificada en cilindros hidráulicos: cálculo y seguridad

Intensificación de presión en cilindros hidráulicos: contexto industrial y seguridad hidráulica en Ecuador

Una presión aparentemente normal en el manómetro principal no siempre significa que todo el circuito hidráulico esté trabajando dentro de límites seguros. En un cilindro de vástago simple, una diferencia entre el área completa del pistón y el área anular del lado del vástago puede multiplicar la presión cuando el aceite no tiene una vía libre de evacuación. Este fenómeno, conocido como intensificación de presión, puede desarrollarse en una cámara localizada sin que el indicador instalado en la línea principal lo refleje de inmediato.

Para empresas y talleres ecuatorianos, reconocer esta condición desde el inicio es útil para evitar diagnósticos incompletos y daños que suelen atribuirse únicamente al desgaste. Una cámara puede quedar parcialmente aislada por una válvula de control de caudal, una válvula de contrabalance, un acople rápido mal conectado o una restricción en la tubería. Si el cilindro continúa recibiendo fuerza o movimiento, el aceite atrapado puede alcanzar una presión superior a la de la bomba. El resultado puede ser una fuga por los sellos, deformación de componentes, daño en mangueras y conexiones o una liberación inesperada de energía hidráulica.

El riesgo adquiere especial importancia en prensas, elevadores, compactadoras, maquinaria agrícola, equipos de construcción y maquinaria móvil, donde las cargas, los impactos y los cambios de dirección pueden generar condiciones transitorias difíciles de observar. También debe considerarse durante el mantenimiento en Quito y otras zonas del Ecuador: desconectar un acople, cerrar una línea o intervenir un cilindro sin confirmar la despresurización de ambas cámaras puede exponer al personal a aceite a alta presión y a movimientos imprevistos de la carga.

La presión nominal de la bomba, por sí sola, no basta para evaluar la seguridad del conjunto. Es necesario revisar la presión máxima posible en cada cámara y compararla con la capacidad admisible del cilindro, las mangueras, los acoples, las tuberías, las válvulas, los sellos y los sensores instalados en ese tramo. Además, una fuga en el sello del vástago no confirma automáticamente que exista intensificación: también puede relacionarse con contaminación, desalineación, corrosión, desgaste, temperatura elevada o presión de retorno excesiva.

Por ello, el análisis debe comenzar con una pregunta concreta: ¿qué ocurre con el aceite si una de las vías del cilindro queda bloqueada mientras la otra cámara continúa sometida a presión o movimiento? La respuesta depende de la relación entre las áreas del pistón y del vástago. A continuación se desarrolla esa relación y se muestra cómo estimar la presión potencial en la cámara anular mediante una fórmula y un ejemplo de cálculo, sin confundir el resultado teórico con una presión admisible de operación.

Cómo calcular la presión intensificada en cilindros de vástago simple

La relación entre las áreas internas del cilindro permite estimar por qué la presión puede aumentar en la cámara del vástago cuando el aceite queda confinado. En un cilindro de vástago simple, el pistón tiene un área completa en la cámara sin vástago y un área menor, llamada área anular, en la cámara donde se encuentra el vástago. Esta diferencia geométrica es la base del cálculo de intensificación.

El área completa del pistón se obtiene a partir del diámetro interior del cilindro:

A_pistón = π × D_pistón² ÷ 4

El área transversal del vástago se calcula de forma similar:

A_vástago = π × D_vástago² ÷ 4

Por tanto, el área efectiva de la cámara del vástago es:

A_anular = A_pistón − A_vástago

Cuando la cámara del pistón recibe presión y el aceite de la cámara anular no puede evacuar libremente, puede utilizarse como estimación ideal la siguiente relación:

P_anular ≈ P_pistón × (A_pistón ÷ A_anular)

La fórmula expresa una relación de fuerzas. Si una presión actúa sobre el área completa del pistón y la fuerza resultante se transmite hacia un área anular más pequeña, la presión potencial en esa cámara aumenta en proporción inversa a dicha área. Cuanto mayor sea el diámetro del vástago respecto del diámetro interior del cilindro, menor será el área anular y mayor será la relación de intensificación.

Ejemplo de cálculo de presión potencial

Considérese un cilindro con un diámetro interior de 4 pulgadas y un vástago de 2,5 pulgadas. Primero se calculan las áreas:

Si la presión en la cámara del pistón alcanza 3.000 psi y la cámara anular permanece bloqueada o sin una vía suficiente de retorno, la presión potencial estimada sería:

P_anular ≈ 3.000 psi × 1,64 = 4.920 psi

En unidades del Sistema Internacional, 3.000 psi equivalen aproximadamente a 207 bar y 4.920 psi a unos 339 bar. Estos valores deben conservar su unidad de referencia durante el análisis para evitar errores al comparar la presión calculada con la documentación técnica de los componentes.

Alcance del resultado calculado

El valor de 4.920 psi es una estimación de presión potencial basada en una relación geométrica ideal. No representa automáticamente la presión admisible de operación del cilindro ni autoriza a utilizarlo a ese nivel. La capacidad real depende de la construcción del cilindro, el espesor de sus componentes, el diseño de la tapa y del cabezal, el vástago, los sellos, las conexiones y las especificaciones del fabricante.

1. La presión de la bomba no es el único dato de referencia: una bomba ajustada a 3.000 psi puede originar una presión local superior en una cámara aislada.
2. El cálculo supone condiciones ideales: no incorpora por sí solo impactos, aceleración de la carga, fuerzas externas, contrapresión, fricción ni cierres rápidos.
3. La presión real puede ser diferente: las pérdidas de carga y las fugas pueden reducir el valor calculado, mientras que una carga externa o un golpe hidráulico pueden elevar temporalmente la presión.
4. Todos los componentes deben verificarse: la presión admisible debe compararse en el cilindro, las mangueras, los acoples, las tuberías, las válvulas, los sellos y los sensores instalados en la cámara anular.
5. El manómetro principal puede no mostrarla: si está instalado antes de la restricción o en otra parte del circuito, puede indicar una presión normal mientras la cámara confinada soporta una presión considerablemente mayor.

Por ello, el cálculo de la relación de áreas debe utilizarse como una etapa de diagnóstico y diseño, no como sustituto de la ficha técnica ni de la verificación de seguridad. También conviene repetirlo para cada cilindro y condición de trabajo, especialmente cuando el vástago tiene un diámetro grande, cuando existen válvulas de bloqueo o contrabalance y cuando el sistema puede operar con una de sus cámaras aislada.

Regeneración, puertos bloqueados y otras condiciones que elevan la presión hidráulica

La relación de áreas permite estimar la intensificación, pero el fenómeno no aparece únicamente cuando una cámara queda completamente cerrada. También puede desarrollarse durante determinadas maniobras de operación, especialmente si el circuito permite que el aceite circule entre las dos cámaras del cilindro en lugar de regresar libremente al tanque. Por eso, el diagnóstico debe considerar el esquema hidráulico completo, la posición de las válvulas y el estado de las conexiones en cada etapa del movimiento.

Regeneración del cilindro

En un circuito regenerativo, el aceite que sale de la cámara anular se dirige hacia la cámara del pistón. Ambas cámaras pueden quedar sometidas a presión, mientras la bomba también alimenta el lado de mayor área. Como el área efectiva para producir fuerza durante esa condición se relaciona principalmente con el área del vástago, el cilindro puede avanzar a mayor velocidad, pero con una fuerza disponible menor que en el avance convencional. La presión necesaria para iniciar el movimiento dependerá de la carga, la fricción, la configuración del circuito y las pérdidas de caudal.

La regeneración no debe confundirse automáticamente con una falla. Puede ser una función diseñada para acelerar el avance de un cilindro, pero requiere que el cilindro, las válvulas, las mangueras y las conexiones sean compatibles con la presión y el caudal que se producen en esa trayectoria. Si una válvula cambia de posición de forma incompleta, si el retorno queda restringido o si la carga se detiene bruscamente, pueden aparecer presiones transitorias que no coinciden con la lectura estable del manómetro principal.

Condiciones que pueden confinar el aceite

La cámara anular o la cámara del pistón puede quedar aislada por diferentes causas. Algunas son propias del diseño; otras aparecen por montaje incorrecto, contaminación, desgaste o errores durante el mantenimiento. Entre las condiciones que deben revisarse se encuentran:

Pasos prácticos para la revisión en Ecuador

1. Identificar el estado de cada puerto: antes de probar una prensa, elevador, compactadora o maquinaria móvil, confirmar cuál línea corresponde al avance y cuál al retorno. Marcar las mangueras ayuda a evitar conexiones cruzadas.
2. Revisar el diagrama hidráulico: localizar válvulas de contrabalance, control de caudal, bloqueo, regeneración y alivio. No asumir que una válvula de alivio instalada en la línea principal protege una cámara que puede quedar aislada aguas abajo.
3. Medir en ambos puertos: durante la puesta en marcha y cerca del final de carrera, utilizar instrumentos adecuados y puntos de medición seguros para comparar la presión de la cámara del pistón con la de la cámara anular. Un solo manómetro puede ocultar una presión local.
4. Inspeccionar los acoples: detener el equipo, aplicar el procedimiento de bloqueo y etiquetado correspondiente y confirmar la despresurización antes de desconectar. Nunca se debe aflojar una conexión para comprobar si todavía existe presión.
5. Documentar los ajustes: registrar la presión de las válvulas, la condición de la carga, la temperatura del aceite y las lecturas obtenidas. Las desviaciones repetidas pueden indicar restricción, contaminación, desgaste o una configuración inadecuada.

Estas verificaciones deben realizarse con la carga asegurada y manteniendo al personal fuera de la trayectoria del cilindro. Una manguera dañada, un acople expulsado o un sello que falla puede liberar aceite a alta presión y provocar inyección bajo la piel, proyección de fluido, movimiento inesperado de la carga o daños en el equipo. En operaciones de mantenimiento en Quito y otras zonas del Ecuador, la temperatura ambiental, el polvo y las condiciones de trabajo pueden influir en la viscosidad, la contaminación y el estado de los componentes; por ello, las inspecciones deben adaptarse a las condiciones reales de la instalación.

Si durante la prueba se observa presión retenida, calentamiento anormal, movimientos irregulares o fugas en un sello, se debe detener el equipo y aislar la causa antes de continuar. La presencia de una válvula de contrabalance o de un circuito regenerativo no confirma por sí sola una intensificación peligrosa; la evaluación debe relacionar el diseño, las presiones medidas y la capacidad admisible documentada para cada componente.

Riesgos para mangueras, válvulas y cilindros: criterios de seguridad hidráulica para empresas ecuatorianas

La presión intensificada debe evaluarse como una condición de diseño y no únicamente como una anomalía del cilindro. Cuando una cámara queda confinada, la presión local puede superar la presión indicada por el manómetro principal y someter a esfuerzos inesperados a los componentes instalados entre el cilindro y la restricción. Por esta razón, no basta con comprobar que la bomba trabaja por debajo de su presión nominal: es necesario identificar la presión máxima físicamente posible en cada cámara y en cada tramo aislable del circuito.

Componentes que deben verificarse

El cilindro debe revisarse considerando por separado la cámara del pistón y la cámara anular. La presión admisible de una cámara no debe suponerse únicamente a partir del diámetro del cilindro o de la presión de ajuste de la válvula de alivio. También influyen el diseño del tubo, las tapas, el cabezal, el vástago, las guías, los sellos, las roscas y las conexiones. La documentación del fabricante debe indicar los límites aplicables y las condiciones bajo las cuales son válidos.

La presión nominal de la bomba no protege todos los volúmenes

Una válvula de alivio instalada en la línea principal puede limitar la presión cerca de la bomba, pero no necesariamente protege un volumen que quedó aislado por una válvula de bloqueo, una válvula de contrabalance, un acople cerrado o una restricción de caudal. Si el cilindro continúa desplazándose o recibe una carga externa, el aceite atrapado puede ser comprimido y la presión puede aumentar dentro de ese tramo.

La protección debe ubicarse de acuerdo con el volumen que puede quedar confinado. En determinadas configuraciones puede ser necesario utilizar una válvula de alivio térmico o una protección específica para la cámara anular. Una válvula integrada en el cilindro puede reducir la longitud de tubería expuesta a la sobrepresión y proteger directamente la cámara, pero su selección debe realizarse con base en la presión, el caudal, el fluido y las especificaciones del fabricante. Su incorporación también puede afectar las dimensiones, el montaje y el mantenimiento del conjunto.

Presión de retorno y compatibilidad de las válvulas

Las válvulas de control de caudal y las válvulas de contrabalance deben evaluarse para el caudal real desplazado por el cilindro, no sólo para el caudal que entrega la bomba. Durante el movimiento, el volumen desplazado en la cámara anular y la velocidad del vástago pueden generar condiciones distintas a las previstas en una prueba estática. Un ajuste excesivo de la válvula de contrabalance, un pilotaje insuficiente o una restricción en el retorno puede elevar la contrapresión y afectar los sellos del vástago.

También debe verificarse la presión de retorno permitida por el fabricante de cada válvula y del cilindro. Una fuga en el sello no demuestra por sí misma que se haya producido intensificación, pero una presión de retorno superior a la admisible sí puede contribuir al deterioro del sello, al calentamiento del fluido y a la pérdida de control del actuador. La comparación debe realizarse con mediciones en los puertos correspondientes y con los datos técnicos del componente instalado.

Riesgos para el personal y para la operación

Una presión local elevada puede provocar la rotura de una manguera, la expulsión de un acople, la proyección de aceite o el desplazamiento inesperado de una carga. El aceite hidráulico a alta presión puede penetrar la piel incluso cuando la fuga parece pequeña; por ello, no se debe buscar una fuga acercando las manos ni aflojando conexiones para liberar presión. En prensas, elevadores, compactadoras, maquinaria agrícola y equipos de construcción, la liberación repentina de energía puede además causar caída de cargas, atrapamientos o daños estructurales.

En instalaciones industriales de Quito y otras zonas del Ecuador, la selección debe considerar las condiciones reales de trabajo: polvo, humedad, variaciones de temperatura, vibraciones, exposición solar, tránsito de maquinaria y calidad del mantenimiento. Una manguera correctamente seleccionada en cuanto a presión puede fallar prematuramente si trabaja con abrasión, torsión, curvaturas forzadas o terminales mal instalados. Del mismo modo, una válvula adecuada en el catálogo puede no proteger el sistema si está mal ajustada, contaminada o instalada en un punto que no comunica con la cámara que puede quedar aislada.

• Comparar la presión máxima potencial calculada para cada cámara con la presión de trabajo admisible de todos los componentes conectados.
• Verificar por separado la presión estática, los picos transitorios, la contrapresión y las condiciones de impacto o detención de la carga.
• Confirmar que las válvulas de alivio descarguen hacia el volumen correcto y no sólo hacia una línea principal que puede quedar separada.
• Revisar que las mangueras y acoples tengan terminales compatibles, sujeción adecuada y capacidad suficiente para la presión y el caudal del circuito.
• Retirar de servicio cualquier componente con abultamientos, cortes, corrosión, fugas, deformaciones, roscas dañadas o señales de sobrecalentamiento.
• Incorporar la presión máxima físicamente posible al análisis de riesgos antes de modificar una válvula, desconectar una línea o cambiar el diámetro de un cilindro.

Mantenimiento, prevención y documentación de presión en sistemas hidráulicos en Quito y Ecuador

La intensificación no debe tratarse como un fenómeno aislado ni como una simple subida de presión visible en un manómetro. En la práctica, su control depende de una rutina de mantenimiento bien estructurada, de una verificación cuidadosa de ambas cámaras del cilindro y de una trazabilidad mínima de los ajustes del sistema. Para empresas que operan en Quito y en otras zonas del Ecuador, esto significa pasar de una revisión reactiva a una gestión preventiva basada en inspección, medición y registro.

El primer paso es incorporar una lista de verificación antes de presurizar. Antes de poner en marcha una prensa, elevador, compactadora o equipo móvil, debe confirmarse que las dos conexiones del cilindro están correctamente instaladas, que no existen acoples parcialmente asentados y que las líneas de avance y retorno están identificadas sin ambigüedad. Esta verificación reduce el riesgo de conexiones cruzadas, bloqueos involuntarios y maniobras en las que una cámara quede confinada sin advertencia previa.

En paralelo, el equipo de mantenimiento debe aplicar un procedimiento formal de bloqueo, despresurización y comprobación de energía residual antes de desconectar cualquier componente. No basta con detener la bomba: también hay que asegurar que la carga esté inmovilizada, que el aceite atrapado haya sido descargado por la vía correspondiente y que no permanezca presión retenida en ninguna cámara. Aflojar una conexión para comprobar si aún tiene presión no es una práctica aceptable; expone al personal a inyección de fluido, proyección de aceite y movimientos imprevistos del cilindro.

Durante las pruebas iniciales y después de cualquier intervención, es recomendable medir la presión en ambos puertos, especialmente cerca del final de carrera y en las condiciones en que el cilindro trabaja con mayor carga. Esta medición comparativa permite detectar si la cámara anular está experimentando una presión superior a la esperada, si existe restricción en el retorno o si una válvula de contrabalance, de alivio o de control de caudal está ajustada de manera inadecuada. También ayuda a distinguir entre una presión verdaderamente intensificada y una fuga causada por desgaste, contaminación o desalineación.

La documentación técnica es otro punto crítico. Cada válvula debe quedar registrada con su presión de ajuste, su ubicación y su función dentro del circuito. Esa información debe compararse no sólo con la presión nominal de la bomba, sino con la presión máxima admisible de cada componente conectado al tramo que puede quedar aislado. Este criterio es especialmente importante cuando existen regeneración, acoples rápidos, válvulas de bloqueo o arreglos donde una cámara puede permanecer llena de aceite sin una vía libre hacia el tanque.

Además de las lecturas de presión, conviene registrar temperatura del fluido, condición visual de mangueras y acoples, estado de sellos, signos de vibración, corrosión, fugas y cualquier anomalía en el movimiento del actuador. En instalaciones hidráulicas, los cambios pequeños suelen anticipar fallas mayores: un aumento repetido de contrapresión, un sello que comienza a humedecerse o una manguera con abultamiento pueden indicar que el circuito está trabajando más allá de sus condiciones normales. En ese sentido, los trabajos de mantenimiento no deben limitarse a cambiar piezas dañadas, sino a identificar qué condición del sistema está generando la sobrecarga.

También es recomendable revisar de manera periódica las mangueras, los acoples rápidos, las conexiones roscadas y los elementos sometidos a pulsación. Una manguera puede tener capacidad de presión suficiente en catálogo y, sin embargo, fallar por abrasión, torsión, radio de curvatura insuficiente, envejecimiento o instalación deficiente. Lo mismo ocurre con los sellos: una fuga no siempre confirma intensificación, pero sí obliga a revisar alineación, presión de retorno, temperatura, limpieza del aceite y el estado general del cilindro. La causa real debe buscarse en el conjunto, no en un único síntoma.

En consecuencia, la prevención efectiva se apoya en cuatro acciones concretas:

• Inspeccionar antes de operar, verificando conexiones, acoples, mangueras, sellos y posición de las válvulas.
• Medir en ambos puertos cuando el cilindro está en carga o cerca del final de carrera.
• Documentar ajustes, presiones, temperaturas y hallazgos para comparar tendencias entre mantenimientos.
• Corregir la causa de fondo, no sólo el síntoma visible, antes de volver a presurizar el sistema.

En términos de seguridad industrial, este enfoque evita que una presión local elevada quede fuera del análisis. En términos operativos, también puede ayudar a reducir paradas no programadas, daño prematuro de componentes y costos por fallas repetitivas. Desde la perspectiva de compras y mantenimiento, permite especificar mejor cilindros, válvulas, mangueras y acoples según la presión máxima físicamente posible del circuito, no sólo según la presión nominal de la bomba.

La conclusión práctica es sencilla: un sistema hidráulico seguro no se diseña para la presión normal, sino para la presión máxima que puede aparecer en cada cámara bajo condiciones previsibles de operación y mantenimiento. Si su empresa trabaja con cilindros de vástago simple, regeneración, válvulas de contrabalance o líneas susceptibles de bloqueo, conviene revisar el circuito con ese criterio antes de que ocurra una falla.

Si necesita apoyo para seleccionar componentes, revisar compatibilidades o evaluar riesgos en su sistema hidráulico, el siguiente paso es documentar el circuito real y verificar cada punto donde el aceite pueda quedar atrapado. A partir de esa información se puede decidir con mayor precisión qué mangueras, acoples, válvulas y protecciones son adecuados para su aplicación.

Fuente de referencia: Pressure Intensification in Single Rod Cylinders.
