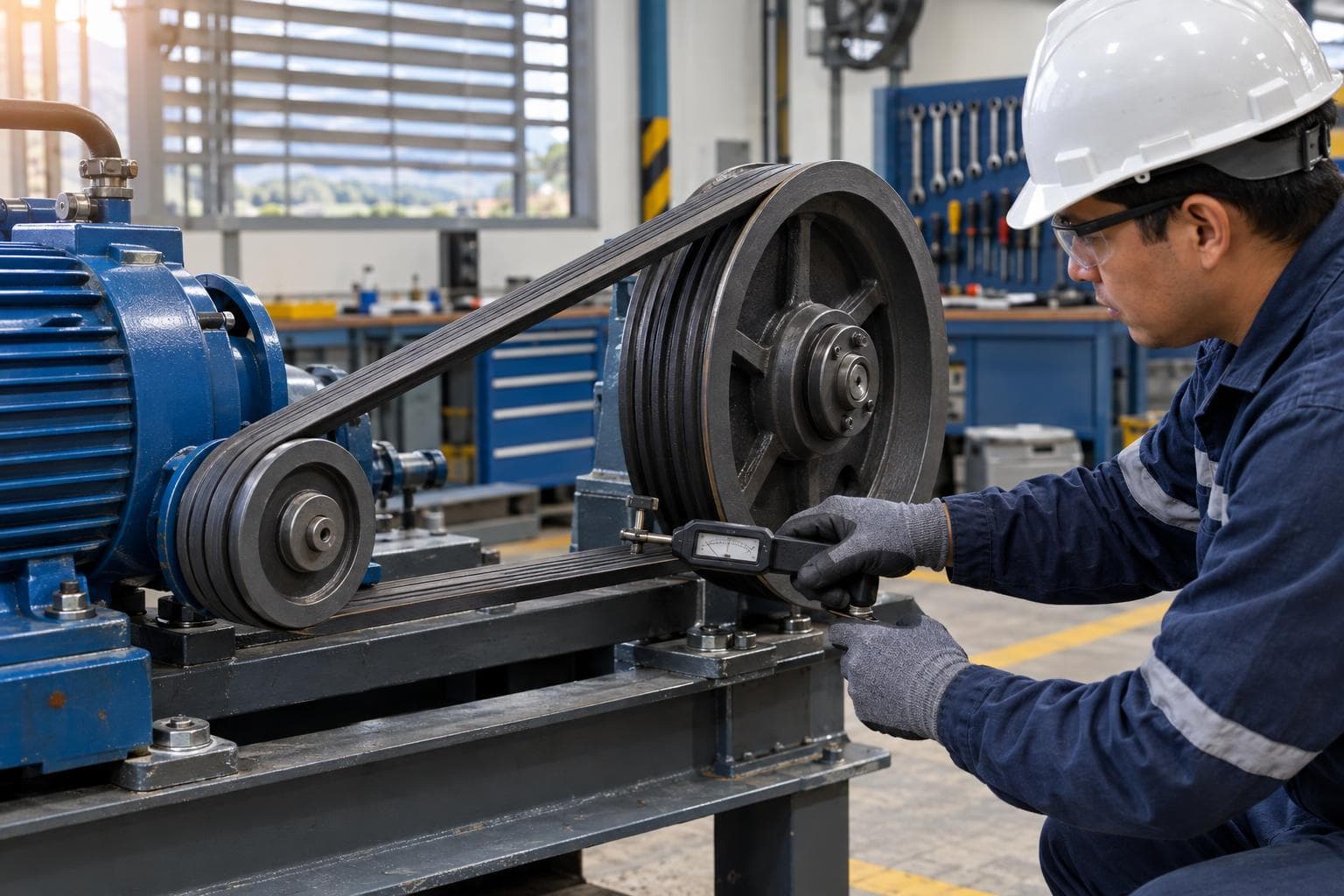

Fuerza de tracción en correas industriales: cálculo y mantenimiento

Fuerza de tracción en correas industriales: contexto operativo para empresas ecuatorianas

Una correa puede parecer un componente sencillo, pero una tensión mal calculada puede detener una bomba, provocar el deslizamiento de un ventilador o acelerar la falla de los rodamientos de un compresor. Para empresas y talleres ecuatorianos, determinar la fuerza de tracción antes de instalar, ajustar o reemplazar una transmisión permite intervenir con mayor criterio y reducir fallas que a menudo se atribuyen únicamente al desgaste de la correa.

La fuerza de tracción representa la carga que actúa sobre la correa mientras transmite movimiento entre dos poleas. No depende de un solo valor. En el análisis intervienen, como mínimo, la precarga aplicada para mantener el contacto con las poleas y la fuerza adicional generada por el par transmitido por el motor. La precarga ayuda a evitar el deslizamiento, mientras que la fuerza asociada al par permite transferir el esfuerzo necesario hacia el eje conducido.

Esta diferencia es importante en equipos industriales instalados en plantas de proceso, sistemas de ventilación, bombas, compresores y accionamientos auxiliares. Una correa con poca tensión puede patinar, calentarse y desgastarse de forma irregular. En cambio, una tensión excesiva puede aumentar la carga radial sobre ejes y rodamientos, elevar el consumo de potencia y reducir la vida útil de la transmisión. Por eso, aumentar la tensión sin verificar los datos del sistema no constituye por sí solo una solución técnica.

El cálculo también debe considerar cómo se distribuye la carga entre el lado tenso y el lado flojo de la correa. En una transmisión por fricción, ambos lados cumplen funciones distintas durante la operación: el lado tenso soporta la mayor carga, mientras que el lado flojo conserva una tensión suficiente para mantener el contacto con la polea. La relación entre estas tensiones está influida por el ángulo de contacto, el coeficiente de fricción, el perfil de la correa y las condiciones de trabajo.

En una transmisión donde la polea menor tiene un diámetro equivalente a un tercio del diámetro de la polea mayor, la relación de velocidades y el ángulo de contacto deben revisarse junto con la carga transmitida. Si el análisis considera un ángulo de 14 grados, una precarga definida y un radio efectivo conocido, los resultados corresponden únicamente a esos valores. No deben trasladarse automáticamente a otra transmisión. Si cambian la potencia, la velocidad, el diámetro, el radio efectivo de la polea o las condiciones de operación, también cambia la fuerza calculada.

Además, la fuerza obtenida es solo una parte de la decisión. Antes de seleccionar una correa o aprobar una reparación conviene verificar el perfil, el diámetro mínimo de las poleas, la distancia entre centros, la potencia, los ciclos de arranque y parada, el factor de servicio, la alineación y la capacidad de los rodamientos. En instalaciones de la Costa o de la Sierra ecuatoriana también deben revisarse la humedad, el polvo, la temperatura, la presencia de aceite y las condiciones particulares del proceso.

Cómo calcular la tensión de una correa y la fuerza por par

El cálculo debe separar la fuerza tangencial necesaria para transmitir el par de las tensiones que actúan en cada tramo de la correa. Esta distinción evita interpretar la tensión total como si fuera únicamente la fuerza útil de transmisión. Para obtener resultados confiables se requiere información verificada del equipo, como el par transmitido, el diámetro efectivo de la polea, la velocidad de giro, el perfil de la correa y las recomendaciones del fabricante.

La fuerza tangencial se determina a partir del par aplicado sobre la polea mediante la siguiente relación:

F_t = T / r_e

En esta expresión, F_t es la fuerza tangencial, T es el par transmitido y r_e corresponde al radio efectivo de la polea. El radio efectivo no debe confundirse necesariamente con el radio exterior de la polea, porque depende de la geometría de contacto entre la correa y la ranura. Este dato debe verificarse en la documentación técnica o en las dimensiones aplicables a la transmisión instalada.

Una vez calculada la fuerza tangencial, puede relacionarse con las tensiones de ambos lados de la correa. De forma general, la diferencia entre la tensión del lado tenso y la tensión del lado flojo corresponde a la fuerza tangencial transmitida:

F_t = F₁ - F₂

En esta relación, F₁ representa la tensión del lado tenso y F₂ la tensión del lado flojo. La precarga aplicada durante el montaje influye en ambas tensiones. Cuando el sistema empieza a transmitir carga, parte de la tensión se incrementa en el lado tenso y parte se reduce en el lado flojo. El comportamiento exacto depende del tipo de correa, del contacto con la polea, del ángulo de envolvimiento y de las condiciones de fricción.

Como orientación general, el procedimiento de cálculo debe seguir una secuencia ordenada:

1. Verificar el par que debe transmitir el eje o calcularlo a partir de datos confiables de potencia y velocidad.
2. Confirmar el radio efectivo de la polea que recibe o transmite el par.
3. Aplicar la fórmula F_t = T / r_e utilizando unidades consistentes.
4. Revisar la diferencia de tensión entre el lado tenso y el lado flojo.
5. Contrastar la tensión de instalación con el método indicado por el fabricante de la correa.
6. Comprobar que la carga resultante sea compatible con poleas, ejes, rodamientos y estructura.

La fuerza calculada no reemplaza el método de tensión recomendado por el fabricante. Los valores admisibles cambian según el perfil, la construcción, la longitud, el número de correas, el tipo de polea y el servicio. Por esta razón, si no se dispone de los datos completos de la transmisión, el cálculo debe utilizarse como referencia de análisis y no como autorización para ajustar una correa sin validación técnica.

Selección de correas y poleas en Quito y Ecuador: variables que no debe omitir el diseño

La fuerza calculada permite estimar la carga sobre la correa, pero no es suficiente para aprobar una transmisión. La selección final debe relacionar esa carga con la potencia que se desea transmitir, la velocidad de giro, el perfil de la correa, las dimensiones de las poleas y las condiciones reales de operación. En una planta de Quito, Guayaquil o cualquier otra zona del país, el procedimiento debe basarse en los datos del equipo instalado y en las tablas técnicas del fabricante de la correa y de la polea.

El primer paso consiste en confirmar la potencia nominal del motor y la potencia que realmente requiere el equipo accionado. No siempre basta con tomar el valor de la placa: una bomba, un ventilador o un compresor puede experimentar picos de carga durante el arranque, cambios de caudal, obstrucciones o variaciones del proceso. También deben registrarse las revoluciones por minuto de los dos ejes y la relación de transmisión prevista. Estos datos permiten verificar si la velocidad de la correa y el diámetro de la polea menor se encuentran dentro de los límites permitidos.

El diámetro mínimo de la polea es una variable crítica. Una polea demasiado pequeña incrementa la flexión de la correa y puede acelerar la fatiga de sus cordones, especialmente cuando existen arranques frecuentes, alta velocidad o cambios de sentido. Por este motivo, no conviene sustituir una polea por otra de menor diámetro únicamente porque esté disponible en bodega. El diámetro debe ser compatible con la sección, el material y la construcción de la correa seleccionada.

La distancia entre centros también influye en la longitud de la correa, el ángulo de contacto y el espacio necesario para realizar el montaje. Una distancia insuficiente puede reducir el contacto de la correa con la polea menor y favorecer el deslizamiento. Una distancia excesiva puede dificultar la tensión, aumentar la vibración del tramo libre y exigir una estructura más rígida. Además, si el diseño incluye una polea tensora o una contracurvatura, debe revisarse si la correa admite esa configuración y si el fabricante establece restricciones para ella.

El factor de servicio debe seleccionarse de acuerdo con las horas de funcionamiento, la frecuencia de arranques y paradas, la naturaleza de la carga y la posibilidad de golpes o sobrecargas. No es prudente aplicar un factor genérico sin consultar la documentación correspondiente. En una línea de proceso que trabaja de manera continua, el criterio puede ser diferente al de un equipo auxiliar con pocas horas de operación, aunque ambos utilicen motores de potencia similar.

En instalaciones de la Costa ecuatoriana conviene valorar la humedad, la salinidad y las temperaturas elevadas. En Quito y otras zonas de la Sierra pueden ser relevantes el polvo, las variaciones térmicas y la ventilación del recinto. Estas condiciones no determinan por sí solas una correa específica, pero sí deben comunicarse al proveedor para revisar el compuesto, la protección y el intervalo de inspección recomendados. La presencia de aceite, grasa o productos químicos exige corregir primero la fuente de contaminación, porque una correa nueva puede fallar prematuramente si se instala sobre poleas contaminadas.

Antes de montar cualquier componente, el equipo debe estar detenido, aislado y protegido contra un arranque inesperado. El procedimiento de bloqueo y etiquetado debe incluir las fuentes eléctricas, neumáticas, hidráulicas o mecánicas que puedan poner en movimiento la transmisión. Nunca se debe comprobar la alineación, retirar una guarda ni acercar las manos a la correa mientras las poleas estén girando. Después del montaje se recomienda verificar la alineación, ajustar la tensión con el método indicado por el fabricante y realizar una inspección inicial tras el periodo de asentamiento definido en la documentación técnica.

Seguridad hidráulica e industrial: riesgos por tensión excesiva, desalineación y poleas pequeñas

Una vez definidos la correa, las poleas y las condiciones de servicio, la instalación debe evaluarse también desde el punto de vista de la seguridad. Una transmisión puede tener dimensiones compatibles y aun así operar de forma inestable si la tensión, la alineación o el diámetro de las poleas no son adecuados. Estos problemas no solo reducen la vida útil de la correa: también pueden transmitir esfuerzos imprevistos a los ejes, rodamientos, soportes y elementos cercanos.

Una tensión insuficiente suele favorecer el deslizamiento entre la correa y la polea. Durante el arranque o ante un aumento de carga, la correa puede patinar, calentarse y producir un chirrido. El contacto irregular también puede generar desgaste en los flancos, vitrificación de la superficie y pérdida progresiva de capacidad de transmisión. Si el deslizamiento se mantiene, el equipo accionado puede trabajar a una velocidad inferior a la prevista, algo relevante en ventiladores, bombas y otros equipos cuya operación depende de una velocidad estable.

El problema contrario es la tensión excesiva. Incrementarla por encima del valor indicado no compensa automáticamente una selección incorrecta, una polea contaminada o una desalineación. Una precarga elevada puede aumentar la carga radial sobre los rodamientos y los ejes, acelerar el desgaste de las ranuras y someter a los cordones internos de la correa a esfuerzos innecesarios. También puede elevar el consumo de potencia, provocar calentamiento y generar vibraciones. El ajuste debe realizarse con el método y el intervalo especificados para el perfil y la construcción de la correa.

La desalineación puede ser angular, cuando los ejes no son paralelos, o paralela, cuando las poleas no se encuentran en el mismo plano. En ambos casos, la correa tiende a desplazarse dentro de la ranura y el desgaste puede concentrarse en uno de sus flancos. Entre las señales de alerta se encuentran el deshilachado lateral, el desgaste desigual, las marcas de roce, la salida de la correa de la polea, el ruido intermitente y la vibración. Antes de corregir la tensión conviene comprobar que los ejes, las poleas y sus soportes estén firmemente instalados y correctamente alineados.

Las ranuras también deben inspeccionarse. Una polea con desgaste, rebabas, deformaciones, corrosión o superficies excesivamente pulidas puede impedir que la correa se asiente de manera uniforme. Si la correa nueva se instala sobre una polea deteriorada, el ajuste inicial puede parecer correcto, pero la transmisión puede presentar deslizamiento o desgaste prematuro. La sustitución debe considerar el estado de las poleas, la compatibilidad del perfil y el radio efectivo utilizado para calcular la fuerza tangencial.

La polea pequeña requiere una revisión específica. Al reducirse su diámetro, aumenta la flexión que experimenta la correa en cada vuelta. Si el diámetro está por debajo del mínimo permitido para la sección utilizada, pueden aparecer grietas en la cara inferior, endurecimiento, separación de materiales o roturas prematuras de los cordones. El riesgo aumenta con velocidades elevadas, funcionamiento continuo, arranques frecuentes, cambios de sentido o el uso de poleas tensoras que introduzcan flexiones adicionales. El diámetro mínimo admisible debe confirmarse en la ficha técnica del fabricante y no estimarse únicamente a partir del espacio disponible.

La inspección y cualquier corrección deben realizarse con el equipo detenido y aislado. El procedimiento de bloqueo y etiquetado debe impedir la reconexión accidental de las fuentes de energía eléctrica, neumática, hidráulica o mecánica. Además, es necesario considerar la energía almacenada: una correa tensionada, un volante, un eje suspendido o una polea con inercia pueden moverse incluso después de desconectar el motor. Antes de retirar una guarda, se debe verificar la ausencia de movimiento y asegurar las partes que puedan desplazarse.

• No introducir las manos, herramientas ni instrumentos entre la correa y las poleas.
• No retirar guardas mientras la transmisión esté en movimiento.
• No forzar la correa sobre las poleas utilizando palancas, destornilladores u otras herramientas.
• No ajustar la tensión con el motor conectado o con posibilidad de arranque inesperado.
• Comprobar que la guarda quede reinstalada antes de devolver el equipo al servicio.
• Detener la operación si aparecen vibraciones anormales, olor a caucho caliente, ruido persistente o desplazamiento lateral de la correa.

En equipos que integran accionamientos eléctricos, neumáticos o hidráulicos, la coordinación entre mantenimiento mecánico y seguridad de proceso es indispensable. Una transmisión por correa no debe inspeccionarse de forma aislada si su movimiento depende de una válvula, un acumulador, una presión residual o una orden automática de control. La liberación de todas las energías y la verificación del estado seguro del equipo deben preceder a cualquier medición, alineación o cambio de componentes.

Mantenimiento preventivo de transmisiones por correa: recomendaciones para reducir impacto ambiental

Después de calcular la fuerza de tracción, verificar la selección y revisar los riesgos de tensión o desalineación, el siguiente paso es incorporar esa información al mantenimiento preventivo. En una transmisión por correa, la confiabilidad no depende solo de instalar el componente correcto, sino de conservar sus condiciones de trabajo a lo largo del tiempo. Esto es especialmente importante en instalaciones ecuatorianas donde pueden coexistir humedad, polvo, variaciones de temperatura, salinidad, presencia de aceite y ciclos de operación exigentes.

Una rutina de inspección bien aplicada ayuda a detectar a tiempo señales como vitrificación, endurecimiento, grietas, deshilachado, desgaste desigual en los flancos, ruido anormal o acumulación de residuos en las ranuras. También permite identificar si el problema está en la tensión, en la alineación, en la polea o en la contaminación del entorno. Cuando estos factores se corrigen de manera temprana, se reduce la probabilidad de cambiar correas antes de tiempo y se evita que una falla menor se convierta en una parada de mayor alcance.

En campo, la revisión debe comenzar por la tensión. No basta con evaluar la correa manualmente: conviene utilizar el método recomendado por el fabricante o el instrumento disponible para confirmar que la tensión esté dentro del rango establecido. Después, debe comprobarse la alineación de las poleas, el estado de las ranuras, la fijación de los elementos mecánicos y la ausencia de holguras en ejes o soportes. Si una correa trabaja desalineada o demasiado floja, la energía transmitida se pierde en forma de calor, vibración y deslizamiento. Si trabaja demasiado tensa, el esfuerzo adicional recae sobre rodamientos, ejes y la propia correa.

También es necesario revisar la contaminación por aceite, grasa, polvo o humedad. Estos factores pueden alterar la fricción entre correa y polea, acelerar el deterioro del material y generar un desgaste que no siempre se percibe de inmediato. En entornos industriales con presencia de neblina de aceite, partículas suspendidas, lavado frecuente o exposición a agentes químicos, la limpieza de la zona y la protección física de la transmisión son parte del mantenimiento. Si la causa externa no se corrige, el reemplazo de la correa solo retrasa el problema.

Desde el punto de vista operativo, la prevención también ayuda a reducir el consumo energético asociado al deslizamiento y a la mala transmisión de potencia. Una correa en mal estado o mal ajustada exige más esfuerzo al motor para mover la carga, y eso puede traducirse en mayor consumo, más temperatura y menor estabilidad del proceso. A la vez, prolongar la vida útil de las correas disminuye la generación de residuos y evita reemplazos prematuros que incrementan costos de operación y mantenimiento. En términos prácticos, una revisión oportuna protege el equipo, la producción y el presupuesto.

Para un programa de mantenimiento confiable, conviene trabajar con una lista básica de verificación:

• Confirmar la tensión dentro del rango indicado por el fabricante.
• Revisar la alineación de poleas y el paralelo de ejes.
• Inspeccionar el desgaste en flancos, base y ranuras.
• Verificar grietas, endurecimiento, deshilachado o vitrificación.
• Eliminar contaminación por aceite, grasa, polvo o humedad cuando sea posible.
• Comprobar el estado de rodamientos, soportes y fijaciones.
• Registrar cambios después del asentamiento inicial de la correa.
• Mantener guardas instaladas y aplicar bloqueo y etiquetado antes de intervenir.

Este enfoque permite ordenar la inspección y tomar decisiones con base técnica, no solo por apariencia. Una correa puede verse en buen estado y aun así estar operando cerca de su límite por tensión incorrecta, radio inadecuado o mala alineación. Por eso, los manuales técnicos y las guías de fabricantes siguen siendo la referencia principal para validar intervalos, rangos de tensión, compatibilidades y criterios de reemplazo. La inspección visual complementa, pero no sustituye, la documentación técnica.

En aplicaciones industriales de Ecuador, integrar estas revisiones al plan de mantenimiento preventivo es una forma directa de mejorar la continuidad operativa. Cada control de tensión, cada verificación de alineación y cada limpieza de la transmisión reduce el riesgo de paradas no programadas, protege componentes asociados y ayuda a utilizar mejor la energía disponible. Una correa bien seleccionada también requiere una inspección constante y un ajuste basado en información técnica verificable.

Si necesita apoyo para evaluar una transmisión, revisar compatibilidades o elegir componentes adecuados para su aplicación industrial, el siguiente paso es trabajar con información técnica completa y datos verificados del equipo. En Servimangueras e Hidinsa podemos acompañarle con criterios de selección, inspección y mantenimiento para que su transmisión opere con mayor confiabilidad y menor desgaste.

Fuente de consulta: Determine the Pull on a Belt.
