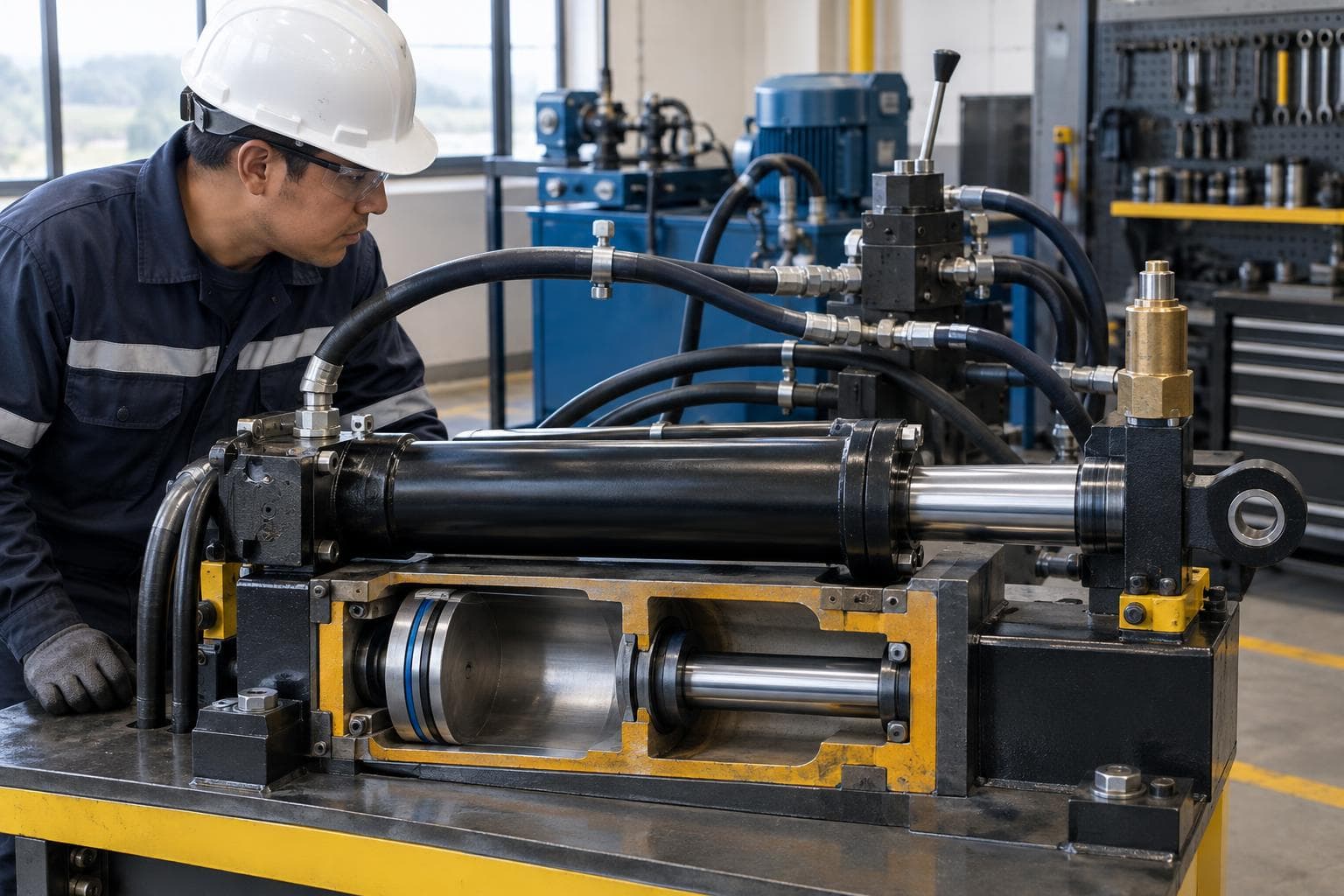

Presión intensificada en cilindros hidráulicos: riesgos y cálculo

Intensificación de presión en cilindros hidráulicos: riesgos para empresas ecuatorianas

La presión ajustada en la bomba no siempre coincide con la presión máxima que puede soportar cada componente de un circuito hidráulico. En un cilindro de vástago único, una condición de bloqueo, desaceleración o restricción parcial puede elevar la presión en el lado del vástago, incluso cuando el manómetro principal indica un valor aparentemente normal. Para empresas, talleres y responsables de mantenimiento en Ecuador, reconocer este fenómeno es importante antes de seleccionar una manguera, reemplazar un cilindro o modificar una válvula.

El problema se presenta porque las áreas efectivas de ambos lados del pistón no son iguales. El lado de la tapa utiliza toda el área del pistón, mientras que el lado del vástago trabaja con un área anular menor debido a la sección ocupada por el vástago. Si el fluido que sale de ese lado encuentra una obstrucción, una restricción importante o queda atrapado, la fuerza puede concentrarse sobre una superficie más pequeña y generar una presión interna superior a la presión de operación del circuito.

Esta intensificación puede afectar no sólo al cilindro. También puede comprometer racores, mangueras, válvulas de control, válvulas antirretorno, válvulas de contrabalance, acoplamientos rápidos, sellos y dispositivos de bloqueo instalados en el lado del vástago. Una restricción parcial puede ser suficiente: un control de caudal mal ajustado, una manguera doblada, un racor obstruido, un acoplamiento incompletamente conectado o una válvula que no permite la descarga adecuada pueden crear condiciones para un aumento de presión.

En aplicaciones como prensas, compactadoras, volquetas, equipos de construcción, sistemas de elevación y maquinaria agrícola, las cargas variables, los impactos y las reparaciones con componentes de distinta especificación pueden aumentar el riesgo. Una sustitución aparentemente equivalente puede modificar el diámetro del vástago, la relación entre áreas o la configuración de las válvulas. Por esta razón, la presión nominal de la bomba no debe utilizarse como único criterio para validar el conjunto.

La presión elevada puede manifestarse mediante fugas, extrusión o desgaste acelerado de sellos, daño en guías, deterioro de mangueras, fallas en conexiones o movimiento irregular del vástago. Las cargas laterales y la desalineación mecánica pueden combinarse con la presión intensificada, restringir el desplazamiento y acelerar el desgaste del sistema de sellado y guiado. Estos síntomas no siempre aparecen como una sobrecarga evidente en los soportes o en la rosca del vástago.

La prevención comienza con una revisión integral: calcular la presión máxima posible en ambos lados del cilindro, considerar bloqueos y fases de regeneración, comparar esa presión con la capacidad documentada de todos los componentes y ubicar las protecciones contra sobrepresión donde puedan actuar de forma eficaz.

Seguridad hidráulica en Ecuador: cómo calcular la presión intensificada en un cilindro

La estimación de la presión intensificada parte de comparar las áreas efectivas del pistón. En un cilindro de vástago único, el lado de la tapa utiliza toda el área transversal del pistón, mientras que el lado del vástago utiliza únicamente el área anular restante. Esta diferencia permite que, bajo determinadas condiciones de restricción o atrapamiento del fluido, la presión del lado anular sea superior a la presión aplicada en el lado de la tapa.

Como aproximación ideal, cuando el fluido queda atrapado o encuentra una restricción importante en el retorno, puede utilizarse la siguiente relación:

P_vástago ≈ P_operación × A_tapa / A_anular

En esta expresión, P_vástago es la presión estimada en la cámara del lado del vástago; P_operación es la presión aplicada en el lado de la tapa; A_tapa es el área completa del pistón; y A_anular es el área efectiva disponible en el lado donde se encuentra el vástago. La relación entre ambas áreas se conoce como relación de intensificación.

Para un cilindro cuyo diámetro interior es D y cuyo diámetro de vástago es d, las áreas pueden calcularse así:

A_tapa = πD² / 4

A_anular = π(D² − d²) / 4

Al sustituir estas expresiones, la relación de intensificación queda determinada por:

A_tapa / A_anular = D² / (D² − d²)

Por ejemplo, si la relación entre el área de la tapa y el área anular es de 3:1, una presión de 3.000 psi aplicada al lado de la tapa podría producir aproximadamente 9.000 psi en el lado del vástago cuando el fluido permanece atrapado. Este resultado es una estimación teórica: no sustituye la medición, el análisis del circuito ni la información del fabricante.

El cálculo debe realizarse con unidades coherentes y empleando el mismo criterio de presión en toda la operación. Si se trabaja con presión manométrica, las presiones comparadas deben ser manométricas. Si se utilizan presiones absolutas, todas las variables deben expresarse de esa manera. En una revisión de seguridad también deben considerarse la carga externa, la fricción, el peso del conjunto, la inercia y la presión residual de la otra cámara, porque estos factores pueden modificar el equilibrio real.

1. Confirmar las dimensiones. Medir o consultar la ficha técnica del diámetro del pistón y del vástago. No es suficiente identificar el cilindro por su apariencia o por una referencia comercial similar.
2. Determinar la condición de operación. Analizar extensión, retracción, desaceleración, bloqueo, elevación, descenso y cualquier etapa en la que una válvula pueda cerrar parcialmente el paso.
3. Identificar el punto donde puede quedar atrapado el fluido. Revisar mangueras, racores, controles de caudal, válvulas de contrabalance, antirretornos pilotados y acoplamientos rápidos.
4. Calcular la relación de áreas. Una reducción del área anular aumenta la relación de intensificación y la presión potencial en esa cámara.
5. Comparar el resultado. La presión calculada debe contrastarse con la presión admisible de cada componente conectado al lado del vástago, incluido el elemento con menor capacidad documentada.

La regeneración requiere un análisis separado. En esa configuración, el fluido que sale del lado anular puede dirigirse hacia el lado de la tapa para aumentar la velocidad de extensión. La fuerza disponible no debe evaluarse como si actuara sobre toda el área del pistón, y la presión resultante depende de la conexión entre puertos, la carga y los elementos de control. Aplicar una fórmula de intensificación sin revisar el esquema hidráulico puede llevar a una conclusión incorrecta.

La presencia de una válvula antirretorno pilotada o de una válvula de contrabalance no elimina automáticamente el riesgo. La presión intensificada puede superar la capacidad de la válvula, impedir el pilotaje esperado o generar una condición de bloqueo si el componente no fue seleccionado para esa relación de áreas. La ubicación, el sentido de montaje y la presión de pilotaje deben verificarse según las instrucciones del fabricante.

Mangueras, racores y válvulas: criterios de selección para evitar sobrepresión hidráulica

Una vez estimada la presión potencial en el lado del vástago, el siguiente paso es comprobar si cada componente conectado a esa cámara puede soportarla en las condiciones reales de trabajo. No basta con seleccionar una manguera, un racor o una válvula según la presión nominal de la bomba. En una condición de fluido atrapado, restricción parcial o desaceleración, la presión local puede ser superior a la indicada por el manómetro principal.

La revisión debe incluir la presión máxima de operación del componente, los picos transitorios, la temperatura, el tipo de fluido, la frecuencia de los ciclos y las condiciones mecánicas de instalación. La presión de ruptura de una manguera no debe utilizarse como presión admisible de trabajo. Para seleccionar un producto deben consultarse la ficha técnica, la norma aplicable y los límites establecidos por el fabricante. Si no existe información verificable sobre la capacidad de un componente, no es prudente asumir que es equivalente a otro de apariencia similar.

Componentes que deben revisarse

Pasos prácticos para una selección segura

1. Identificar las dos cámaras del cilindro. Marcar cuál es el lado de la tapa y cuál es el lado del vástago. La manguera instalada en el puerto anular puede estar sometida a presión intensificada durante una fase concreta, aunque el circuito trabaje normalmente a menor presión.
2. Determinar la presión máxima posible. Utilizar la relación de áreas calculada para el cilindro real y añadir el análisis de bloqueos, desaceleraciones, cargas suspendidas y regeneración.
3. Revisar cada tramo hasta el primer elemento de protección. Una válvula de alivio ubicada lejos del cilindro puede no proteger adecuadamente el volumen de fluido atrapado entre la válvula, la manguera y el puerto del cilindro.
4. Comparar capacidades sin mezclar criterios. La manguera, el racor, el adaptador, la válvula y el puerto del cilindro deben ser compatibles entre sí. El conjunto debe evaluarse según el componente con menor capacidad documentada.
5. Confirmar el montaje. Verificar que la manguera no quede doblada, retorcida, rozando una estructura o sometida a tracción. Un radio de curvatura incorrecto o una abrasión pueden reducir su vida útil aunque la presión nominal sea suficiente.
6. Probar antes de entregar el equipo. Después de reemplazar un cilindro, una manguera o una válvula, realizar una prueba controlada y revisar fugas, respuesta del circuito, temperatura, ruidos y comportamiento durante extensión, retracción y detención.

Las válvulas antirretorno pilotadas y las válvulas de contrabalance requieren especial atención. Su presencia no elimina por sí sola la posibilidad de sobrepresión. La relación entre áreas, la presión de pilotaje, el sentido de montaje y la presión existente en cada puerto pueden impedir que la válvula se abra o cierre como se esperaba. En una aplicación con carga suspendida, la válvula de contrabalance debe seleccionarse y ubicarse conforme a las instrucciones del fabricante.

Cuando exista riesgo de que el fluido quede atrapado en el lado del vástago, puede ser necesario incorporar una protección contra sobrepresión directamente en ese volumen o lo más cerca posible del cilindro. El tipo de protección, su ajuste y su capacidad de descarga dependen del esquema hidráulico, la carga y el componente protegido. No debe modificarse el ajuste de una válvula de alivio para compensar una selección deficiente de mangueras o racores.

En talleres de Quito y otras zonas de Ecuador, conviene registrar durante cada mantenimiento el diámetro del cilindro y del vástago, la referencia de las mangueras, la presión máxima de trabajo, la configuración de las válvulas y cualquier cambio realizado. Antes de poner en servicio una prensa, volqueta, compactadora, elevador o máquina agrícola, el personal debe confirmar que los acoplamientos estén completamente conectados, que no existan mangueras dobladas y que nadie permanezca dentro de la zona de movimiento.

Toda inspección debe realizarse con el equipo detenido, la carga asegurada y la presión hidráulica liberada conforme al procedimiento del fabricante. Nunca se debe buscar una fuga con la mano: un chorro hidráulico puede penetrar la piel aunque sea difícil de observar. Si aparecen fugas repetitivas, daños en la cubierta, conexiones deformadas, movimiento irregular o calentamiento anormal, el equipo debe retirarse de servicio hasta determinar la causa y validar nuevamente la selección de los componentes.

Riesgos de seguridad hidráulica y mantenimiento en equipos industriales de Quito y Ecuador

La selección correcta de mangueras, racores y válvulas debe complementarse con una inspección periódica del cilindro y de los elementos mecánicos que intervienen en su movimiento. Una presión intensificada puede no provocar una falla inmediata; en algunos casos, el deterioro aparece progresivamente como una fuga, un desplazamiento irregular o un aumento de temperatura. El mantenimiento no debe limitarse a comprobar si el equipo todavía funciona: debe buscar señales de que la presión, la carga o la alineación exceden las condiciones previstas.

Los sellos del pistón, del vástago y de las conexiones pueden sufrir extrusión, desgaste acelerado o pérdida de estanqueidad cuando la presión interna supera los límites del conjunto. La consecuencia puede ser una fuga externa, una derivación interna entre cámaras o una disminución de la capacidad del cilindro para sostener y desplazar la carga. En equipos con ciclos repetitivos, una fuga pequeña puede aumentar con el tiempo y contaminar superficies, componentes eléctricos o zonas de tránsito.

Las guías y los cojinetes también deben revisarse. Una carga lateral, una estructura desalineada o un montaje con holguras puede obligar al vástago a desplazarse fuera de su eje natural. Si esta condición coincide con una presión elevada en la cámara anular, aumentan las cargas sobre el sistema de guiado y el conjunto de sellado. El resultado puede ser desgaste desigual, rayaduras en el vástago, restricciones de movimiento o daños en el tubo del cilindro.

Señales que requieren una revisión técnica

• Fugas recurrentes: presencia de aceite en el sello del vástago, en las uniones o en superficies próximas al cilindro, especialmente cuando reaparecen después de sustituir un sello.
• Movimiento irregular: avance a tirones, detenciones inesperadas, vibraciones, descenso progresivo o dificultad para iniciar el movimiento.
• Daño visible en mangueras: cortes, abrasión, abultamientos, deformaciones, torsión, aplastamiento o contacto continuo con partes móviles.
• Conexiones deterioradas: racores deformados, roscas dañadas, marcas de desplazamiento, goteo en acoplamientos o adaptadores que no corresponden con la instalación original.
• Temperatura o ruido anormal: calentamiento localizado, zumbidos, golpes hidráulicos o cambios de sonido durante el cierre de una válvula o la detención de la carga.
• Desalineación mecánica: desgaste concentrado en un lado de la guía, marcas en el vástago, soportes flojos o diferencia visible entre la trayectoria del cilindro y la de la estructura.

En prensas, compactadoras, volquetas, elevadores, equipos de construcción y maquinaria agrícola, la revisión debe considerar la fase más exigente del ciclo. No es suficiente inspeccionar el equipo detenido y sin carga si el problema aparece durante la extensión, el descenso, la desaceleración o la retención de una carga suspendida. La prueba funcional debe realizarse en un área controlada, siguiendo el procedimiento del fabricante y manteniendo a las personas fuera de la zona de atrapamiento y del recorrido de la carga.

Inspección preventiva para talleres y operadores

1. Asegurar el equipo antes de intervenir. Detener la fuente de energía, apoyar o bloquear mecánicamente la carga y liberar la presión hidráulica de acuerdo con el procedimiento aplicable. Una válvula cerrada no debe considerarse, por sí sola, un bloqueo suficiente para proteger al personal.
2. Examinar el cilindro y sus soportes. Revisar el estado del tubo, la tapa, el vástago, las soldaduras, los pasadores, las orejas de montaje y los elementos de fijación. Buscar grietas, deformaciones, holguras o marcas que indiquen esfuerzos fuera del eje.
3. Inspeccionar el recorrido de las mangueras. Confirmar que no existan dobleces excesivos, pellizcos, abrasión, contacto con bordes cortantes ni tramos sometidos a tracción cuando el cilindro se mueve.
4. Comprobar conexiones y válvulas. Verificar que los acoplamientos estén completamente conectados, que las válvulas no presenten daños externos y que no haya indicios de obstrucción o cierre parcial no previsto.
5. Observar el comportamiento durante una prueba controlada. Registrar la respuesta en extensión, retracción, detención y descenso. Cualquier cambio respecto del funcionamiento habitual debe investigarse antes de devolver el equipo al servicio normal.
6. Documentar los hallazgos. Anotar la fecha, el equipo, las horas de operación si están disponibles, las fugas detectadas, las piezas sustituidas y las condiciones en las que apareció la anomalía.

Cuando se sustituye un cilindro o se modifica una parte del circuito, la inspección debe comprobar que la nueva pieza conserve las condiciones geométricas y funcionales del conjunto. Un diámetro de vástago diferente puede cambiar el área anular y modificar la presión potencial durante una restricción. Una válvula instalada con otro sentido de flujo, una manguera de menor diámetro interior o un acoplamiento de distinta configuración también puede alterar la respuesta del sistema aunque la máquina parezca operar normalmente.

En Quito y en otras zonas de Ecuador, los equipos pueden pasar por talleres, contratistas o instalaciones distintas durante su vida útil. Cada intervención debería dejar identificadas las piezas instaladas y las modificaciones efectuadas. Esta trazabilidad facilita relacionar una fuga, un descenso irregular o un desgaste prematuro con un cambio concreto del circuito, en lugar de sustituir componentes repetidamente sin determinar la causa.

Las tareas de diagnóstico deben ejecutarse con instrumentos y procedimientos adecuados. No se debe buscar una fuga hidráulica con la mano ni acercar el rostro a una conexión presurizada. Un chorro fino puede penetrar la piel y producir una lesión grave aunque la fuga no sea fácilmente visible. Si se detectan daños estructurales, pérdida de control de la carga, presión anormal, fugas repetitivas o movimiento impredecible, el equipo debe permanecer fuera de servicio hasta que una persona competente determine la causa y verifique nuevamente las condiciones de operación.

Recomendaciones de diseño sostenible y fuentes técnicas para circuitos hidráulicos en Latam

El objetivo no es simplemente utilizar componentes de mayor capacidad, sino diseñar, mantener y documentar el circuito para que la presión real no exceda la capacidad de ningún elemento, incluso en las condiciones menos favorables. En cilindros de vástago único, la intensificación de presión puede aparecer sin una señal evidente y afectar al lado del vástago, las mangueras, los racores, las válvulas y los sellos aunque la bomba esté trabajando dentro de su ajuste habitual.

En proyectos nuevos y en equipos ya instalados, la decisión técnica comienza por identificar dónde puede quedar atrapado el fluido, cuál es la presión potencial en cada cámara y qué componente sería el primero en fallar si el circuito se bloquea o desacelera de forma brusca. Desde una perspectiva de confiabilidad y sostenibilidad operativa, conviene reducir intervenciones correctivas y evitar sustituciones equivalentes que en realidad cambian la relación de áreas o la dinámica del sistema.

Registrar el diámetro del cilindro, el diámetro del vástago, la configuración de válvulas, la presión máxima de trabajo, la referencia de las mangueras y cualquier modificación posterior permite reconstruir el historial del equipo. Este registro ayuda a detectar si una falla repetitiva obedece a un cambio geométrico o a una selección inadecuada de componentes. También puede reducir paradas imprevistas, desperdicio de repuestos y retrabajos innecesarios.

Cuando exista riesgo de atrapamiento de fluido en el lado del vástago, la protección contra sobrepresión debe instalarse lo más cerca posible del cilindro cuando el diseño del circuito lo requiera. Así se protege el volumen que realmente puede intensificarse y no sólo la línea principal. Los ajustes de alivio y contrabalance deben revisarse después de cualquier cambio relevante: sustitución del cilindro, variación del diámetro del vástago, cambio de carga, incorporación de regeneración o modificación del esquema de control.

Es importante distinguir entre recomendaciones generales y requisitos aplicables según fabricante, equipo y normativa vigente. Las prácticas de seguridad descritas ayudan a reducir el riesgo, pero no sustituyen la ficha técnica del cilindro, las especificaciones de mangueras y racores ni las instrucciones de montaje y prueba de cada válvula. Antes de liberar un equipo para operación, el personal técnico debe validar que la capacidad de trabajo documentada sea suficiente para la presión potencial calculada, revisar la compatibilidad de materiales y confirmar que el circuito responde correctamente en extensión, retracción, descenso y detención.

Para fabricantes, diseñadores y usuarios finales en Ecuador y la región, el criterio clave es diseñar para el peor escenario razonablemente previsible, no para la condición promedio de trabajo. Esto incluye restricciones parciales, acoplamientos incompletos, cargas suspendidas, desaceleración, regeneración y fluido atrapado. Considerar esas condiciones desde el inicio contribuye a mejorar la seguridad, prolongar la vida útil del conjunto y evitar que una presión internamente intensificada se convierta en una falla mayor.

Si su empresa trabaja con prensas, volquetas, compactadoras, elevadores o maquinaria agrícola, conviene revisar el circuito con criterio técnico: medir, comparar, documentar y proteger. Para seleccionar mangueras, racores, acoples o soluciones hidráulicas en una aplicación concreta, se debe consultar información verificable del fabricante y trabajar con proveedores que comprendan las condiciones reales del sistema. En Servimangueras y el grupo Hidinsa, el objetivo es apoyar la selección de componentes de acuerdo con el trabajo real del circuito, no sólo con un valor nominal de referencia.

Los manuales y recursos técnicos de fabricantes especializados pueden servir para contrastar criterios de intensificación, regeneración, contrabalance y selección de componentes. Sin embargo, cada aplicación debe evaluarse con sus propias dimensiones, carga y esquema hidráulico. La buena práctica no es asumir, sino comprobar: ¿qué presión puede existir realmente en el punto más exigido del circuito?

Antes de poner nuevamente en servicio un cilindro o reemplazar una línea, realice una revisión completa del circuito, confirme la presión máxima potencial en ambos lados y valide la capacidad de cada componente con datos técnicos verificables. Una verificación oportuna puede ayudar a prevenir fugas, paradas de equipo y fallas costosas en campo.

Fuente técnica de referencia: Pressure Intensification in Single Rod Cylinders.
